1. Ổ cắm chống tĩnh điện là gì?

2. Thông số kỹ thuật của ổ cắm chống tĩnh điện

• Loại kết nối: Ổ cắm chống tĩnh điện 2 lỗ, 3 lỗ hoặc 4 lỗ.
• Màu sắc: Đen tiêu chuẩn ESD.
• Chất liệu vỏ: Thép không gỉ hoặc nhựa tĩnh điện, bề mặt phủ sơn chống tĩnh điện chuyên dụng.
• Chiều dài dây nối: Thường dao động từ 1,5m đến 1,8m.
• Đường kính dây tiếp địa: Khoảng 10mm.
• Giá trị điện trở tham khảo: Từ $10^6$ đến $10^9\ \Omega$.
• Công dụng: Kết nối vòng đeo tay, thảm cao su ESD với hệ thống tiếp đất chung.

3. Các đặc điểm nổi bật của ổ cắm chống tĩnh điện

• Kết nối nhanh chóng và tiện lợi: Với ổ cắm chống tĩnh điện, người vận hành chỉ cần cắm đầu dây của vòng đeo tay vào cổng cắm trước khi làm việc. Thao tác này nhanh chóng, không tốn thời gian siết ốc hay dùng kẹp cá sấu thủ công.
• Kiểm soát điện tích liên tục: Việc duy trì kết nối qua ổ cắm chống tĩnh điện đảm bảo điện tích phát sinh liên tục được triệt tiêu, bảo vệ an toàn cho các linh kiện nhạy cảm như chip IC, PCB, cảm biến, vi mạch, LED hay module camera.
• Tích hợp nhiều cổng cắm: Nhiều mẫu ổ cắm chống tĩnh điện được thiết kế đa cổng (2 đến 4 cổng), cho phép nhiều người làm việc hoặc kết nối đồng thời thảm bàn và vòng tay trên cùng một ổ cắm chống tĩnh điện.
• Kiểu dáng nhỏ gọn, tối ưu không gian: Thiết kế gọn gàng giúp ổ cắm chống tĩnh điện dễ dàng gắn bên hông bàn, dưới mặt bàn hoặc trên khung nhôm định hình mà không gây cản trở không gian thao tác.
• Dễ nhận biết và phân biệt: Vỏ ngoài đặc trưng cùng biểu tượng cảnh báo ESD giúp nhân viên phân biệt rõ ổ cắm chống tĩnh điện với ổ cắm điện nguồn thông thường, tránh tình trạng cắm nhầm gây mất an toàn.

4. Phân biệt ổ cắm chống tĩnh điện và ổ cắm điện thông thường

5. Ứng dụng thực tế của ổ cắm chống tĩnh điện

• Nhà máy sản xuất linh kiện điện tử: Bố trí ổ cắm chống tĩnh điện tại từng bàn thao tác lắp ráp chip, bo mạch, cảm biến.
• Dây chuyền SMT và PCB: Ổ cắm chống tĩnh điện hỗ trợ kỹ thuật viên trong các công đoạn nạp linh kiện, hàn thủ công, kiểm tra ngoại quan và đóng gói.
• Khu vực sửa chữa thiết bị điện tử: Dùng ổ cắm chống tĩnh điện để tiêu tán điện tích trước khi kỹ thuật viên chạm vào bo mạch của khách hàng.
• Phòng sạch và phòng thí nghiệm: Ổ cắm chống tĩnh điện kết hợp với sàn ESD, quần áo và thiết bị khử ion để duy trì môi trường làm việc chuẩn mực.
• Sản xuất thiết bị quang học: Lắp đặt ổ cắm chống tĩnh điện ở khâu đóng gói module camera, cảm biến hình ảnh nhằm tránh hút bụi do tĩnh điện.

6. Hướng dẫn sử dụng ổ cắm chống tĩnh điện chuẩn kỹ thuật

• Bước 1: Chọn vị trí lắp đặt ổ cắm chống tĩnh điện
  Gắn ổ cắm chống tĩnh điện ở mép bàn, hông bàn hoặc dưới mặt bàn làm việc. Chọn nơi khô ráo, tránh dầu mỡ, hóa chất và tránh lối đi lại.
• Bước 2: Cố định ổ cắm chống tĩnh điện chắc chắn
  Sử dụng vít hoặc giá đỡ chuyên dụng để bắt chặt ổ cắm chống tĩnh điện vào khung bàn. Đảm bảo ổ cắm chống tĩnh điện không bị lỏng lẻo hay xoay xệch khi cắm rút dây.
• Bước 3: Kết nối dây của ổ cắm chống tĩnh điện vào điểm tiếp địa
  Bắt đầu nối đầu dây tiếp địa của ổ cắm chống tĩnh điện vào điểm tiếp địa tổng của nhà máy. Bề mặt tiếp xúc phải sạch sơn, không gỉ sét.

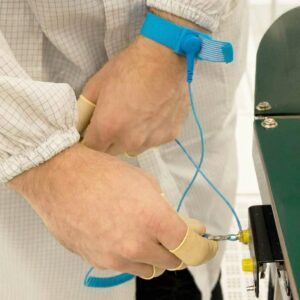

• Bước 4: Cắm thiết bị ESD vào ổ cắm chống tĩnh điện
  Cắm đầu nối chuối (banana plug) của vòng đeo tay hoặc dây thảm ESD vào đúng cổng trên ổ cắm chống tĩnh điện. Cắm ngập đầu nối để đảm bảo tiếp xúc tốt.
• Bước 5: Kiểm tra đo đạc trước ca làm việc
  Dùng máy đo điện trở ESD chuyên dụng để kiểm tra đường dẫn từ vòng tay qua ổ cắm chống tĩnh điện xuống đất. Không chỉ tin tưởng vào mắt thường.
• Bước 6: Bảo trì và vệ sinh ổ cắm chống tĩnh điện định kỳ
  Thường xuyên lau chùi bụi bẩn bám trên cổng cắm của ổ cắm chống tĩnh điện, kiểm tra siết lại các điểm bắt vít tiếp địa.

7. Các lỗi thường gặp khi vận hành ổ cắm chống tĩnh điện

• Quên nối dây của ổ cắm chống tĩnh điện vào điểm tiếp địa tổng.
• Bắt đầu cos tiếp địa của ổ cắm chống tĩnh điện lên bề mặt kim loại bị phủ sơn cách điện hoặc hoen gỉ.
• Cắm đầu dây vòng tay lỏng lẻo, không cắm hết hành trình vào cổng của ổ cắm chống tĩnh điện.
• Bố trí dây của ổ cắm chống tĩnh điện căng qua lối đi khiến dây dễ bị đứt ngầm bên trong.
• Không đo kiểm điện trở định kỳ cho ổ cắm chống tĩnh điện.

8. Quy trình bảo quản và kiểm tra ổ cắm chống tĩnh điện

• Kiểm tra cơ học: Đảm bảo vỏ của ổ cắm chống tĩnh điện không bị nứt vỡ, cọc cắm không bị rơ lỏng.
• Kiểm tra dây dẫn: Quan sát lớp vỏ cách điện của dây nối ổ cắm chống tĩnh điện, thay thế ngay nếu có dấu hiệu nứt gập.
• Làm sạch điểm tiếp xúc: Định kỳ dùng cồn công nghiệp vệ sinh cổng cắm banana trên ổ cắm chống tĩnh điện để loại bỏ bụi bẩn và lớp oxy hóa.
• Đo thông mạch và điện trở: Dùng thiết bị đo chuyên dụng xác nhận điện trở của ổ cắm chống tĩnh điện nằm trong khoảng tiêu chuẩn ($10^6 – 10^9\ \Omega$).
