Trong môi trường sản xuất công nghiệp, đặc biệt là tại các nhà máy linh kiện điện tử, phòng sạch hoặc khu vực lưu trữ hóa chất, tĩnh điện là một “kẻ thù giấu mặt” gây ra nhiều rủi ro lớn. Để kiểm soát hiện tượng này, dây tiếp đất chống tĩnh điện là một thiết bị bảo vệ không thể thiếu.

Bài viết này sẽ cung cấp cho bạn cái nhìn toàn diện về cấu tạo, nguyên lý hoạt động cũng như cách phân biệt loại dây này với dây tiếp địa thông thường.

1. Dây tiếp đất chống tĩnh điện là gì?

Dây tiếp đất chống tĩnh điện là thiết bị chuyên dụng dùng để dẫn các điện tích tĩnh tích tụ trên bề mặt máy móc, thiết bị, sàn nhà hoặc trên chính cơ thể con người xuống mặt đất.

Mục đích cốt lõi:

• Bảo vệ thiết bị: Ngăn chặn hiện tượng phóng tĩnh điện (ESD) gây hỏng hóc, chập cháy các linh kiện điện tử nhạy cảm.

• An toàn lao động: Triệt tiêu dòng tĩnh điện trên người công nhân, tránh cảm giác bị giật điện và giảm thiểu nguy cơ cháy nổ trong môi trường có dung môi bay hơi.

2. Cấu tạo chi tiết của dây tiếp đất chống tĩnh điện

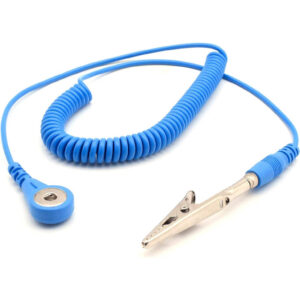

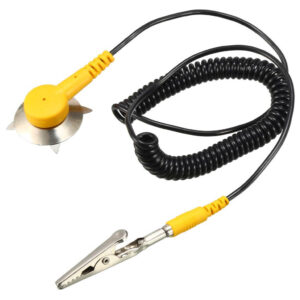

Để đảm bảo hiệu suất truyền dẫn điện tích cao nhất, một sợi dây tiếp đất chống tĩnh điện tiêu chuẩn (như loại 1 sao 1 kẹp, 2 kẹp, hoặc 1 kẹp 1 đầu tròn) thường gồm 4 thành phần chính:

• Lõi dẫn điện: Đây là bộ phận quan trọng nhất, thường được làm bằng đồng hoặc nhôm  nhờ khả năng dẫn điện xuất sắc. Trong đó, lõi đồng được ưa chuộng hơn cả vì độ bền cơ học cao và tốc độ truyền dẫn electron cực nhanh.

• Lớp cách điện: Bao bọc xung quanh lõi là lớp nhựa dẻo như PVC, PE hoặc cao su tổng hợp. Lớp này giữ vai trò định hướng dòng tĩnh điện chỉ đi bên trong lõi, ngăn rò rỉ ra ngoài và bảo vệ lõi khỏi độ ẩm, hóa chất hay nhiệt độ môi trường.

• Lớp bảo vệ ngoại vi (tùy chọn): Ở một số dòng dây cao cấp dùng trong môi trường khắc nghiệt, nhà sản xuất sẽ gia cố thêm lớp vỏ bọc kim loại hoặc cao su chịu nhiệt để chống mài mòn và tăng tuổi thọ cho dây.

• Đầu nối: Các đầu nối (dạng kẹp cá sấu, đầu tròn hoặc nút bấm star) được làm từ hợp kim dẫn điện tốt như đồng thau, giúp tạo mối liên kết cơ học chắc chắn và tiếp xúc điện tối ưu giữa vật cần thoát điện và hệ thống tiếp địa.

3. Nguyên lý hoạt động giải tỏa điện tích

Nguyên lý vận hành của dây tiếp đất chống tĩnh điện dựa trên quy luật cân bằng điện thế trong vật lý:

1. Thu gom điện tích: Khi vật thể (thiết bị, con người) ma sát và tích tụ điện tích tĩnh, đầu nối của dây sẽ tiếp xúc trực tiếp để “gom” các electron tự do này.

2. Dẫn truyền dòng điện: Nhờ lõi đồng có độ dẫn điện cao, các hạt điện tích sẽ di chuyển nhanh chóng từ nơi có điện thế cao (vật bị tích điện) sang nơi có điện thế thấp (hệ thống đất).

3. Trung hòa tại lòng đất: Điểm cuối của dây được kết nối với cọc tiếp địa cắm sâu dưới lòng đất. Đất bản chất là một vật chứa điện tích vô hạn, sẽ hấp thụ hoàn toàn và trung hòa dòng tĩnh điện này mà không làm thay đổi điện thế tổng thể.

4. Hướng dẫn lắp đặt và kiểm tra định kỳ

Hệ thống chống tĩnh điện chỉ phát huy tác dụng khi được thi công và đo kiểm đúng kỹ thuật:

• Lắp đặt: Đầu kẹp hoặc đầu nối phải bám chặt vào bề mặt kim loại của thiết bị. Tuyệt đối không kẹp đè lên lớp sơn cách điện, rỉ sét hoặc bụi bẩn vì sẽ làm ngắt quãng đường truyền của dòng điện.

• Kiểm tra (Đo kiểm ESD hàng ngày): Sử dụng các thiết bị đo điện trở tiếp đất chuyên dụng. Theo các tiêu chuẩn quốc tế phổ biến như ANSI/ESD S20.20 hay IEC 61340-5-1, điện trở toàn mạch của hệ thống tiếp đất an toàn thường phải đạt giá trị dưới 1 Ohm.

5. Phân biệt dây tiếp đất thông thường và dây tiếp đất chống tĩnh điện

Nhiều người thường nhầm lẫn giữa hai loại dây này, tuy nhiên ứng dụng và mục đích của chúng hoàn toàn khác biệt:

Đặc điểm	Dây tiếp đất thông thường	Dây tiếp đất chống tĩnh điện
Ứng dụng chính	Hệ thống điện dân dụng, điện công nghiệp nặng.	Nhà máy linh kiện điện tử, phòng sạch, phòng thí nghiệm.
Mục đích	Bảo vệ con người và thiết bị khi xảy ra sự cố ngắn mạch, rò rỉ điện lưới hoặc quá tải.	Ngăn chặn sự tích tụ điện tích tĩnh trên bề mặt vật thể hoặc cơ thể người.
Cơ chế	Xử lý dòng điện có điện áp thấp nhưng cường độ dòng điện (Ampe) lớn.	Triệt tiêu điện áp tĩnh điện có thể rất cao (hàng ngàn Volt) nhưng dòng điện (Ampe) cực nhỏ.

Có thể thấy đầu tư và lắp đặt dây tiếp đất chống tĩnh điện chuẩn quy trình không chỉ là cách bảo vệ dây chuyền sản xuất khỏi các lỗi hư hỏng linh kiện âm thầm, mà còn là tiêu chuẩn bắt buộc để doanh nghiệp đáp ứng các chứng chỉ ESD quốc tế khắt khe hiện nay.
